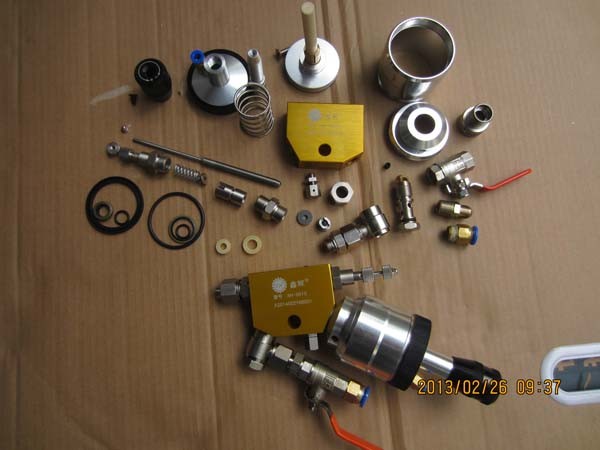

产品名称: XH-001S高压自动喷蜡枪分解图.JPG  发布时间:2014-03-20
详细零件拆分
上一条:XH-001S高压自动喷蜡枪.JPG    下一条:XH-005S高压自动喷蜡枪.JPG
详细介绍:


高压自动喷蜡枪XH-001S

加工定制

类型

自动无气喷枪

品牌

鑫辉

型号

XH-001S

喷嘴口径

(度)

20/40/60/90/120



材质

铝合金、不锈钢、钨钢

适用范围



液体蜡、抛光浆喷射

喷涂距离

300mm

供给方法

  压送式

料喷出量

3ml/s

产品别名

自动喷枪

用途

抛光机自动打蜡

混合方式

内混式喷枪

特殊喷枪

自动喷枪

重量

500g



XH-001S喷枪配件表

序号



零件编号



序号



零件编号

1

旋转接头

51



22

止漏环☆

73

2

止回阀组

52



23

止漏环☆

74

3

接头

53



24

环活塞☆

75

4

垫片☆

54



25

防尘套

76

5

 55C,55D



26

六角螺帽

77

6

料管接头

 56B,56D



27

旋钮

78

7

杯形止漏环☆

57



28

调整钮

79

8

止漏环☆

58



29

固定杆

80

9

气缸法兰

59



30

弹簧片

81

10

气缸

60



31

压缩弹簧☆

82

11

活塞柱☆

61



32

导环

83

12

盖环

62



33

针阀☆

84

13

压缩弹簧☆

63



34

导杆

85

14

气缸止漏环☆

64



35

止漏环☆

86

15

螺丝

65



36

固定螺丝

87

16

导柱

66



37

喷枪本体

88

17

气缸盖

67



38

喷咀座组

89

18

气缸旋盖环

68



39

垫片☆

90

19

旋钮

69



40

喷咀☆

91

20

旋头螺丝

70



41

喷咀螺帽

92

21

空气接头

   71B



42

排气阀组

93



喷枪之故障排除:

一、抛光浆无法喷出

1、空气不足:将压缩空气提高至5.5~7.5kg/cm2

2、喷枪内部空气尚未排出:请用开口板手扭松排气阀排出喷枪内部空气。如此也检测空气压力是否足够。在确定空气排出后再锁紧排气阀

3、喷嘴阻塞:拆下喷嘴,并清洗去除异物

4、止回阀卡住或漏泄:清洁或更换新的组件

5、过滤网阻塞:拆下清洁

6、抛光浆在管路中硬化:清洁研磨液硬化管路

7、活塞柱卡住,压缩弹簧无法弹回:清洁或更换整个活塞组,必要时也要更换止漏环。

二、抛光浆有滴漏现象

1、喷头组是否磨损,如已磨损,更换组件即可
