喷枪分解详细
产品名称: 喷枪分解详细  发布时间:2014-03-20

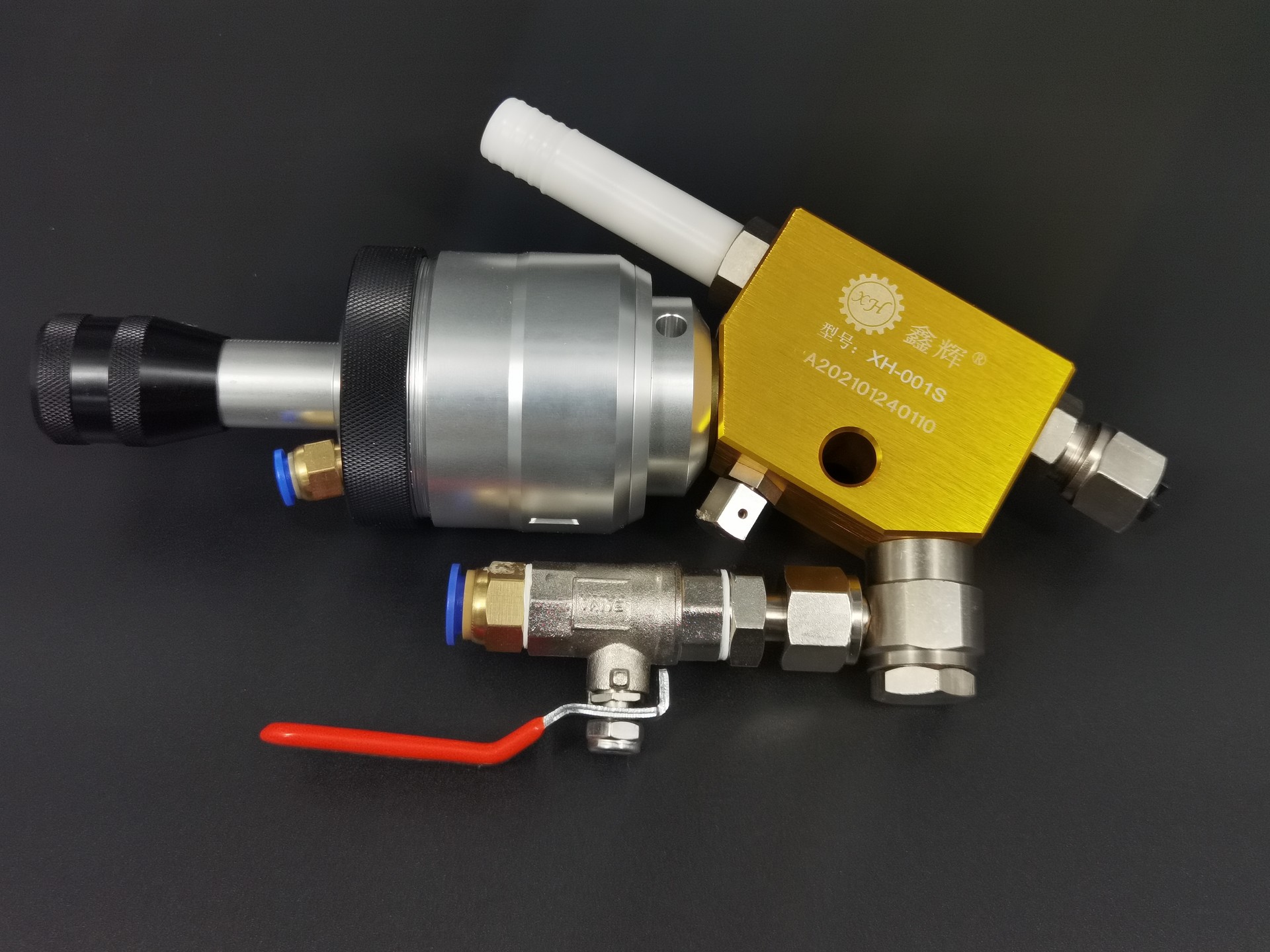

自动喷蜡枪主要组成部分:喷头组,枪体,气缸,调节旋钮
喷枪分解详细
上一条:XH-006S喷枪8.JPG    下一条:喷枪集合.JPG
详细介绍:

喷枪之故障排除:

一、抛光浆无法喷出

1、空气不足:将压缩空气提高至5.5~7.5kg/cm2

2、喷枪内部空气尚未排出:请用开口板手扭松排气阀排出喷枪内部空气,如此也检测空气压力是否足够。在确定空气排出后再锁紧排气阀,也可用“一”字螺丝刀插入NO.140S.OW喷头组前端间隙并向后撬动,以排除空气。

3、喷嘴阻塞:拆下喷嘴,并清洗去除异物

4、NO.52止回阀卡住或漏泄:清洁或更换新的组件

5、过滤网阻塞:拆下清洁

6、抛光浆在管路中硬化:清洁研磨液硬化管路

7、N0.61活塞柱卡住,NO.63压缩弹簧无法弹回:清洁或更换NO.75整个活塞组,必要时也要更换NO.57止漏环。

二、抛光浆有滴漏现象

1、NO.140S.OW喷头组是否磨损,如已磨损,更换组件即可

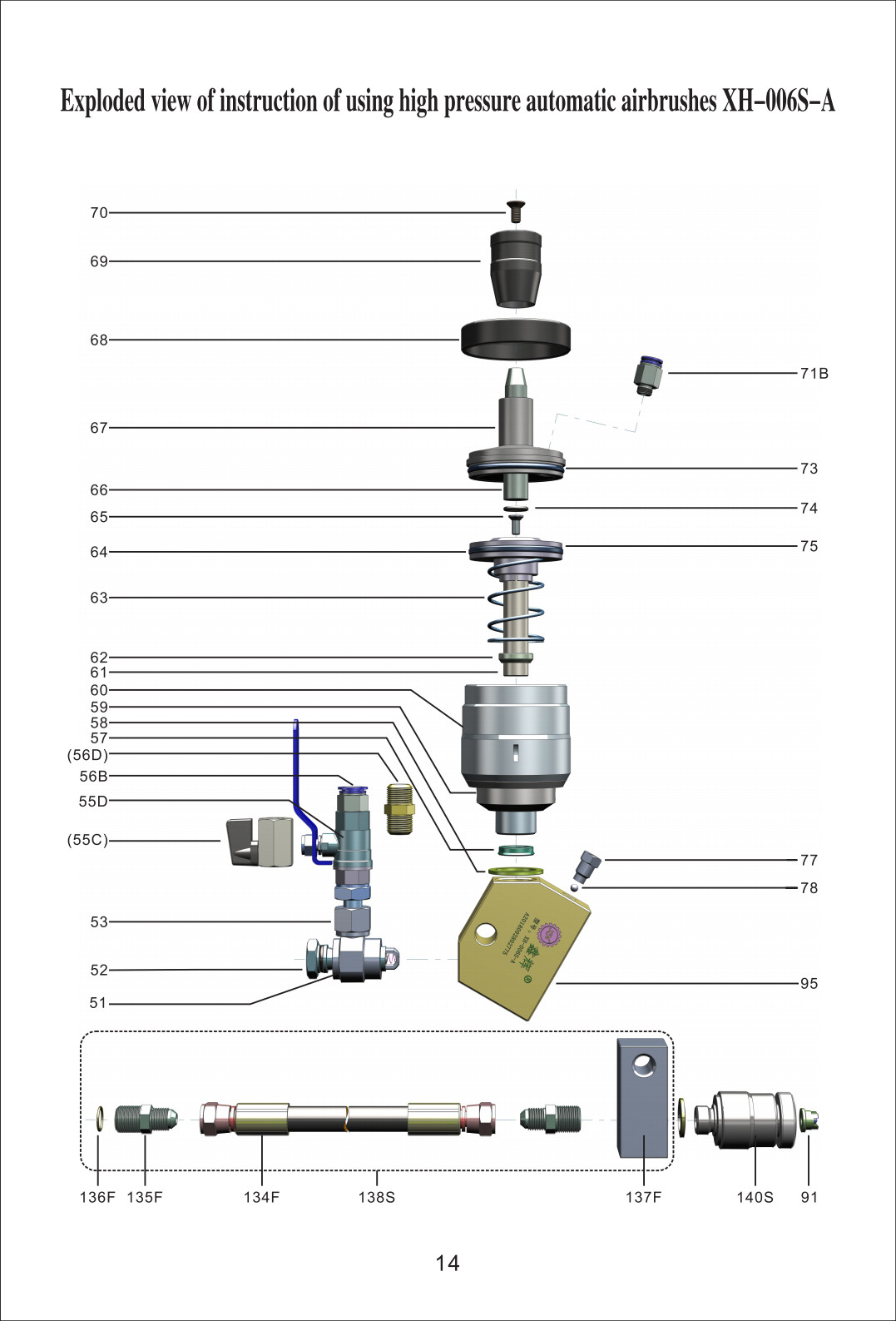

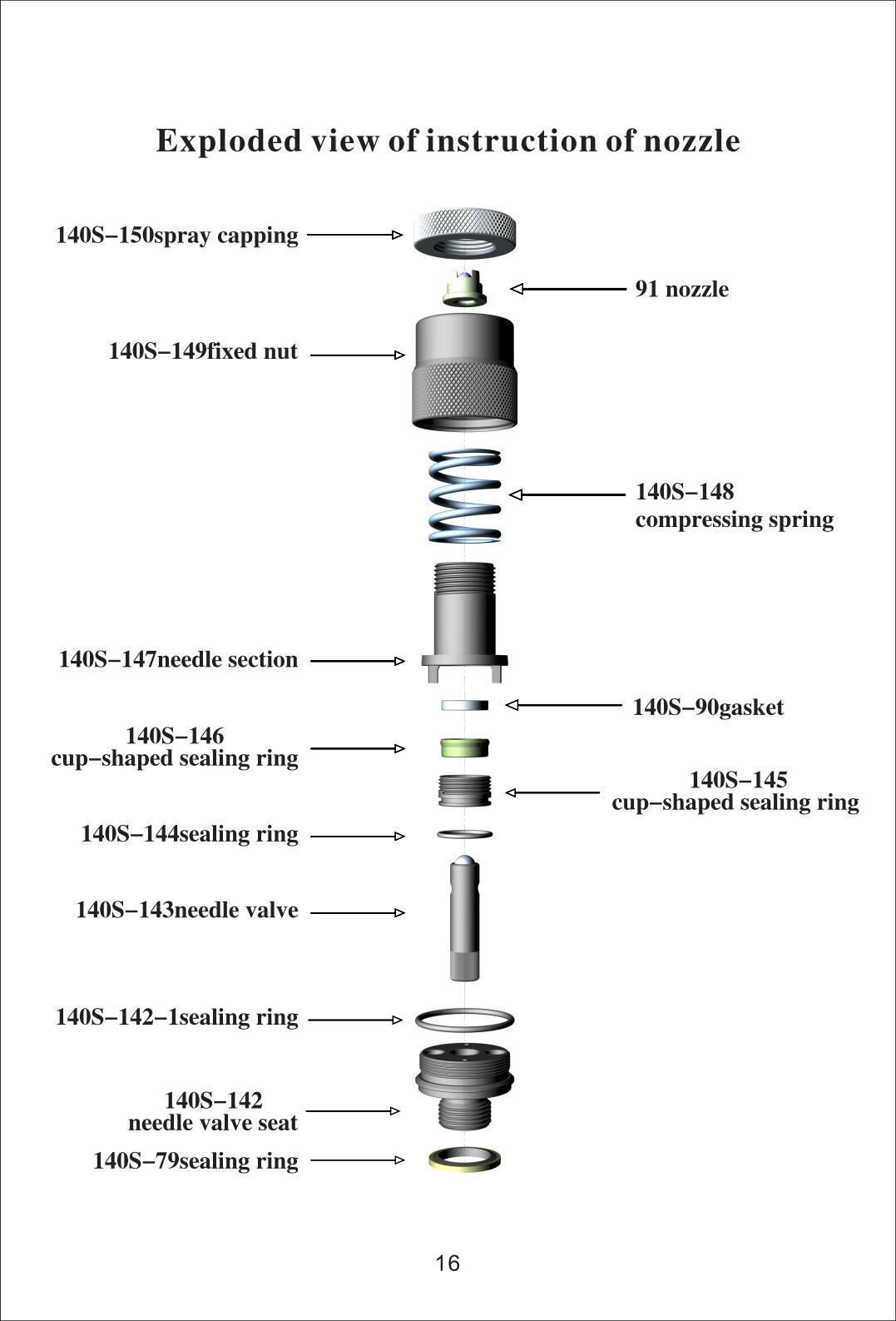

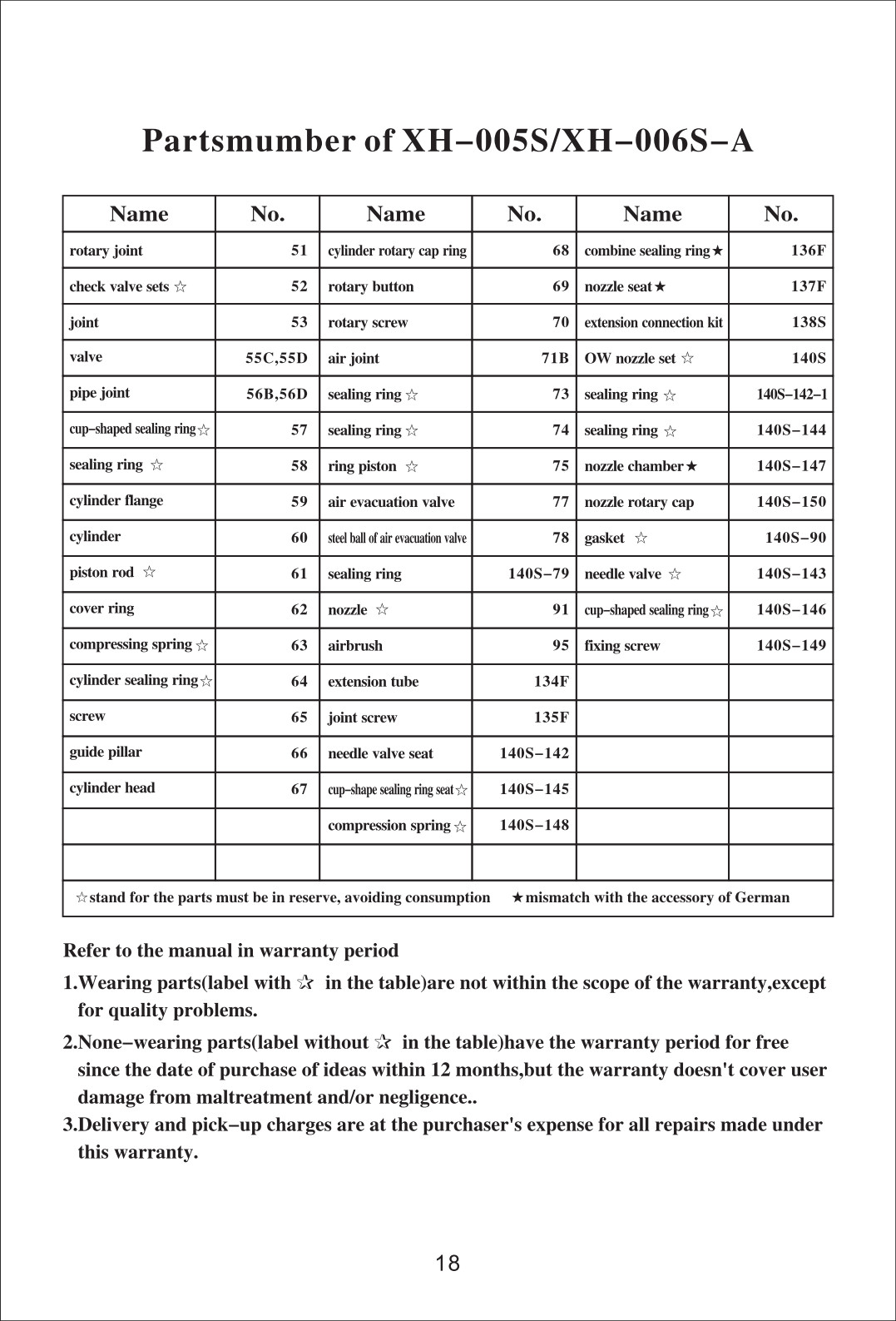

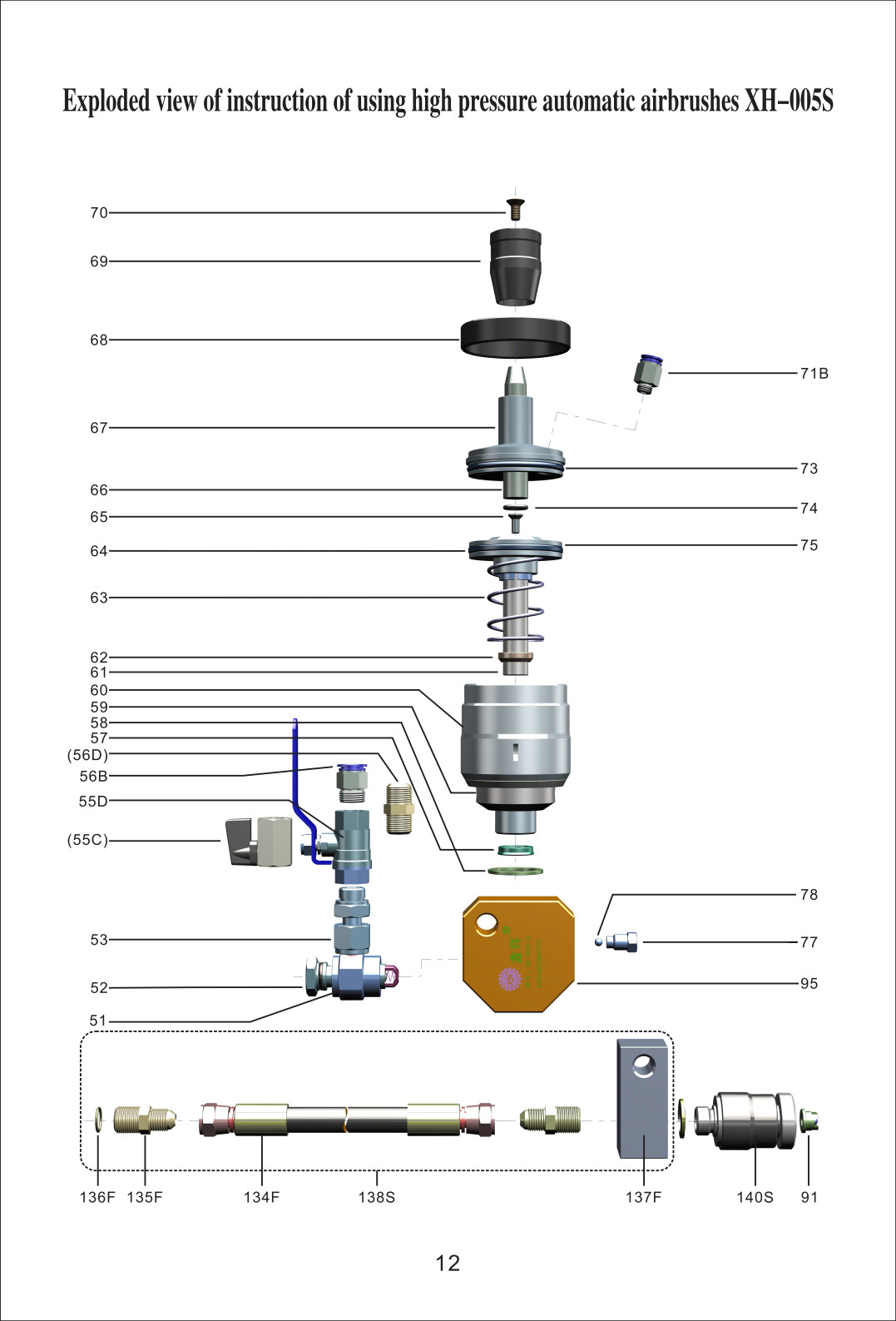

XH-005SXH-006S新款喷枪配件表

序号

  零 件 名 称

 零件编号



序号

  零 件 名 称

零件编号

1

旋转接头

51



24

环活塞☆

75

2

止回阀组

52



25

排气阀

77

3

接头

53



26

排气阀钢珠

78

4

垫片☆

54



27

止漏环

140S-79

5

 55C,55D



28

喷咀☆

91

6

料管接头

 56B,56D



29

XH喷枪本体

95

7

杯形止漏环☆

57



30

延长管

134F

8

止漏环☆

58



31

连接螺丝★

135F

9

气缸法兰

59



32

针阀座

140S-142

10

气缸

60



33

杯形止漏环座☆

140S-145

11

活塞柱☆

61



34

压缩弹簧☆

140S-148

12

盖环

62



35

组合密封圈★

136F

13

压缩弹簧☆

63



36

喷头座★

137F

14

气缸止漏环☆

64



37

延长连接套件

138S

15

螺丝

65



38

OW喷头组☆

140S

16

导柱

66



39

止漏环☆

140S-142-1

17

气缸盖

67



40

止漏环☆

140S-144

18

气缸旋盖环

68



41

喷头室★

140S-147

19

旋钮

69



42

喷咀旋盖

140S-150

20

旋头螺丝

70



43

垫片☆

140S-90

21

空气接头

   71B



44

针阀☆

140S-143

22

止漏环☆

73



45

杯形止漏环☆

140S146

23

止漏环☆

74



46

固定螺帽

140S149





XH-001S老款喷枪配件表

序号



零件编号



序号



零件编号

1

旋转接头

51



22

止漏环☆

73

2

止回阀组

52



23

止漏环☆

74

3

接头

53



24

环活塞☆

75

4

垫片☆

54



25

防尘套

76

5

 55C,55D



26

六角螺帽

77

6

料管接头

 56B,56D



27

旋钮

78

7

杯形止漏环☆

57



28

调整钮

79

8

止漏环☆

58



29

固定杆

80

9

气缸法兰

59



30

弹簧片

81

10

气缸

60



31

压缩弹簧☆

82

11

活塞柱☆

61



32

导环

83

12

盖环

62



33

针阀☆

84

13

压缩弹簧☆

63



34

导杆

85

14

气缸止漏环☆

64



35

止漏环☆

86

15

螺丝

65



36

固定螺丝

87

16

导柱

66



37

喷枪本体

88

17

气缸盖

67



38

喷咀座组

89

18

气缸旋盖环

68



39

垫片☆

90

19

旋钮

69



40

喷咀☆

91

20

旋头螺丝

70



41

喷咀螺帽

92

21

空气接头

   71B



42

排气阀组

93
