喷头组分解图
产品名称: 喷头组分解图  发布时间:2014-03-20

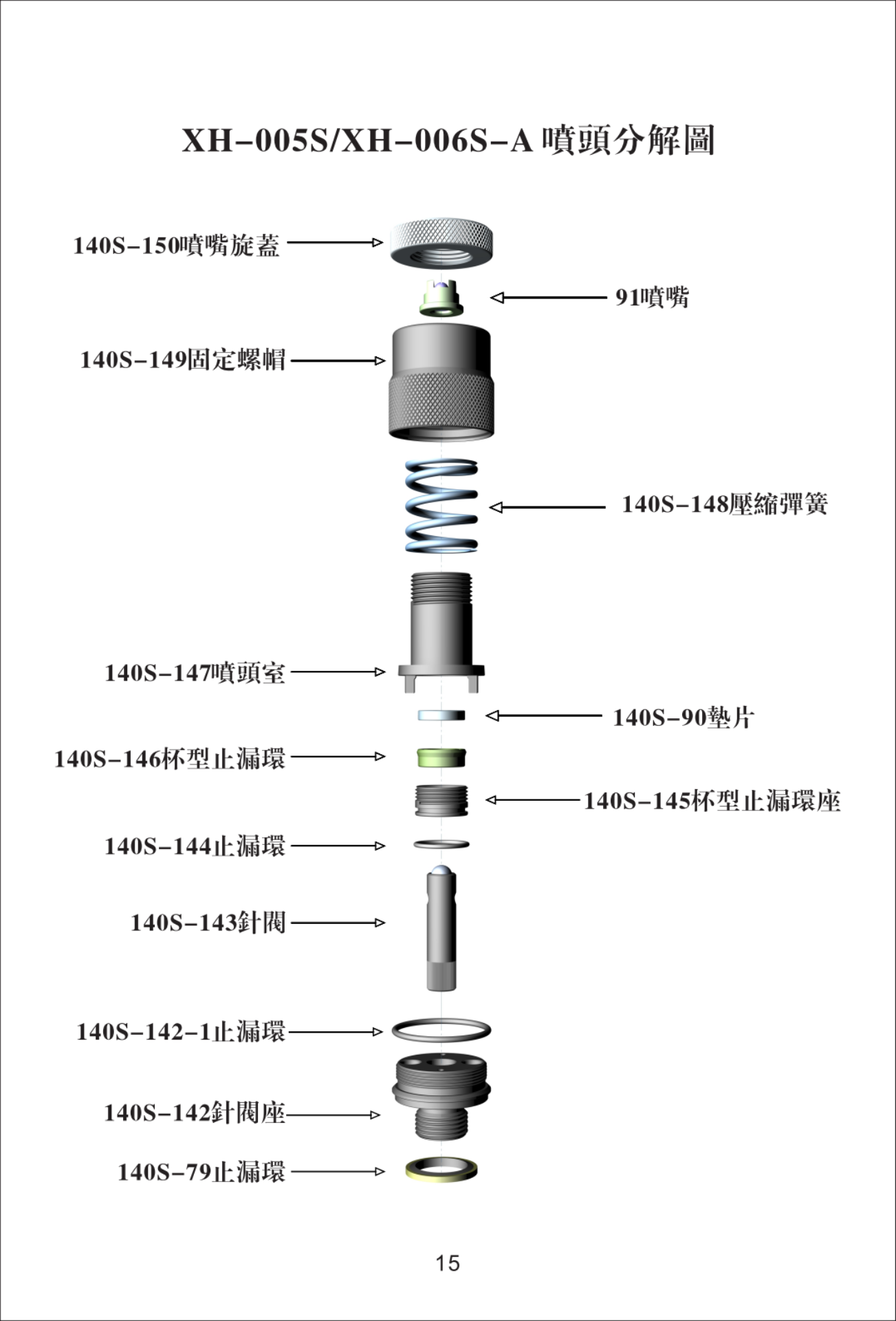

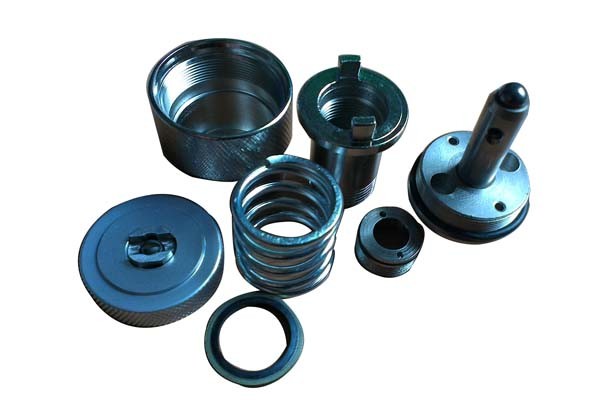

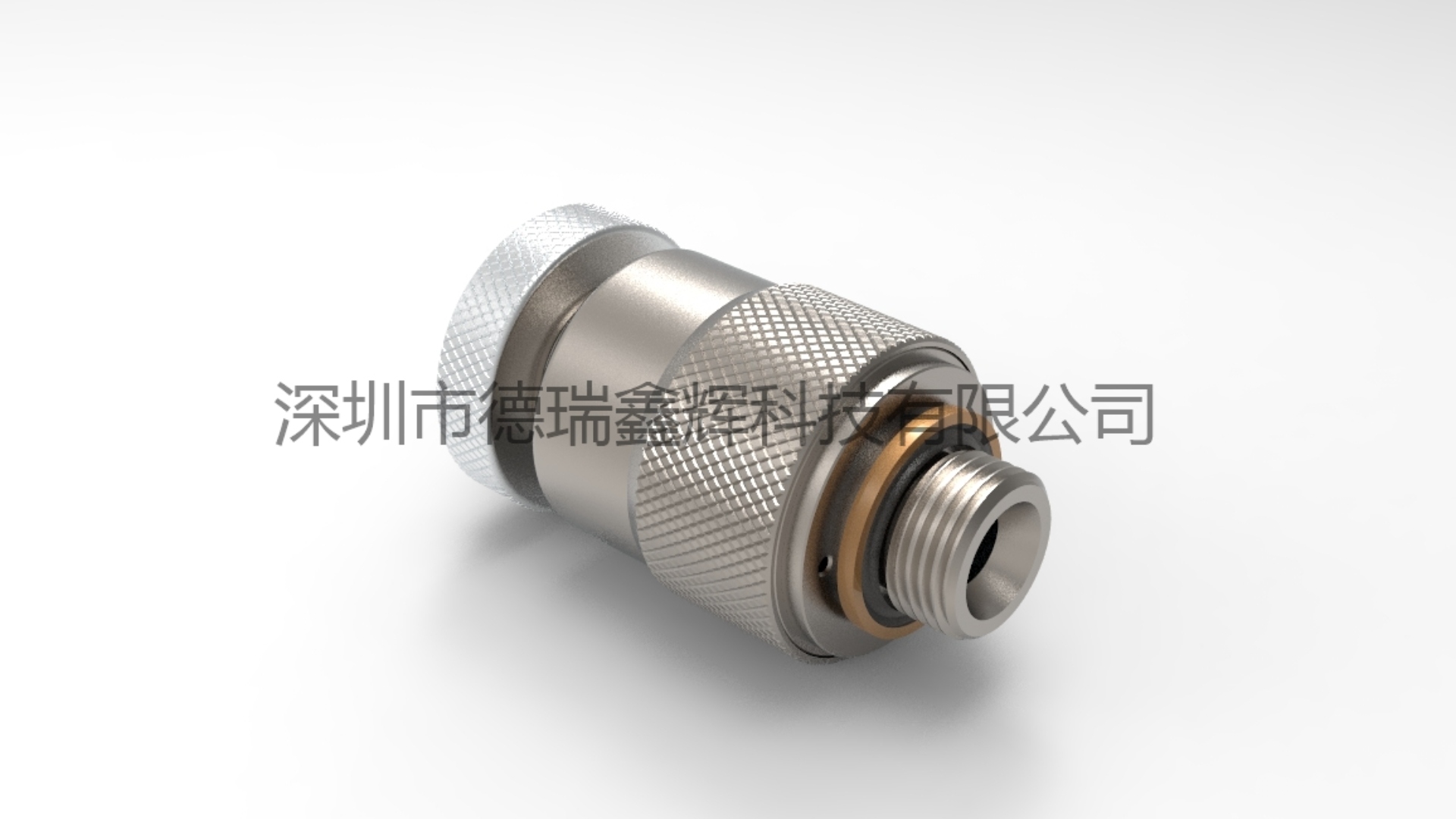

XH-005S,XH-006S喷头组拆分图

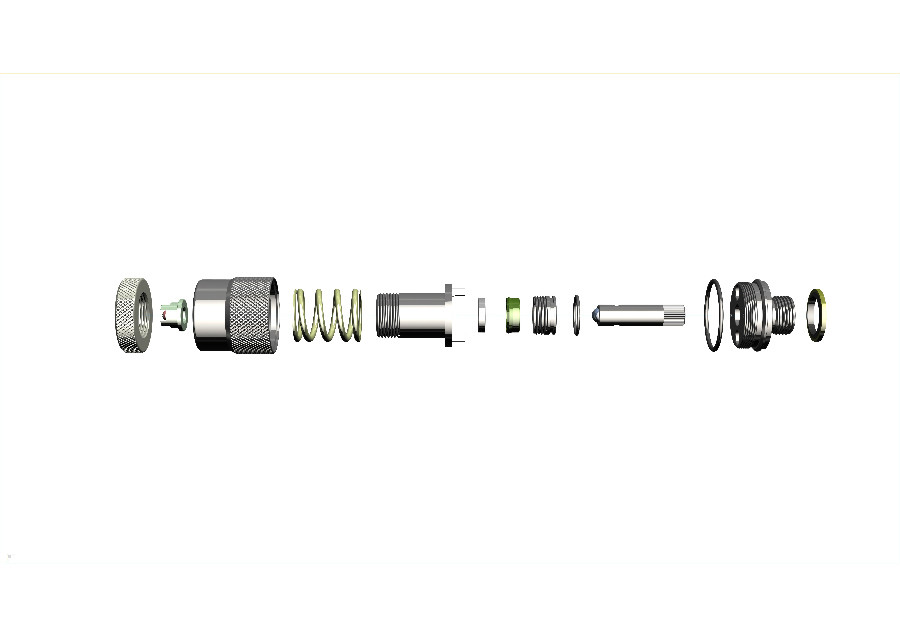

喷头组分解图
上一条:喷枪集合.JPG    下一条:喷嘴 002
详细介绍:


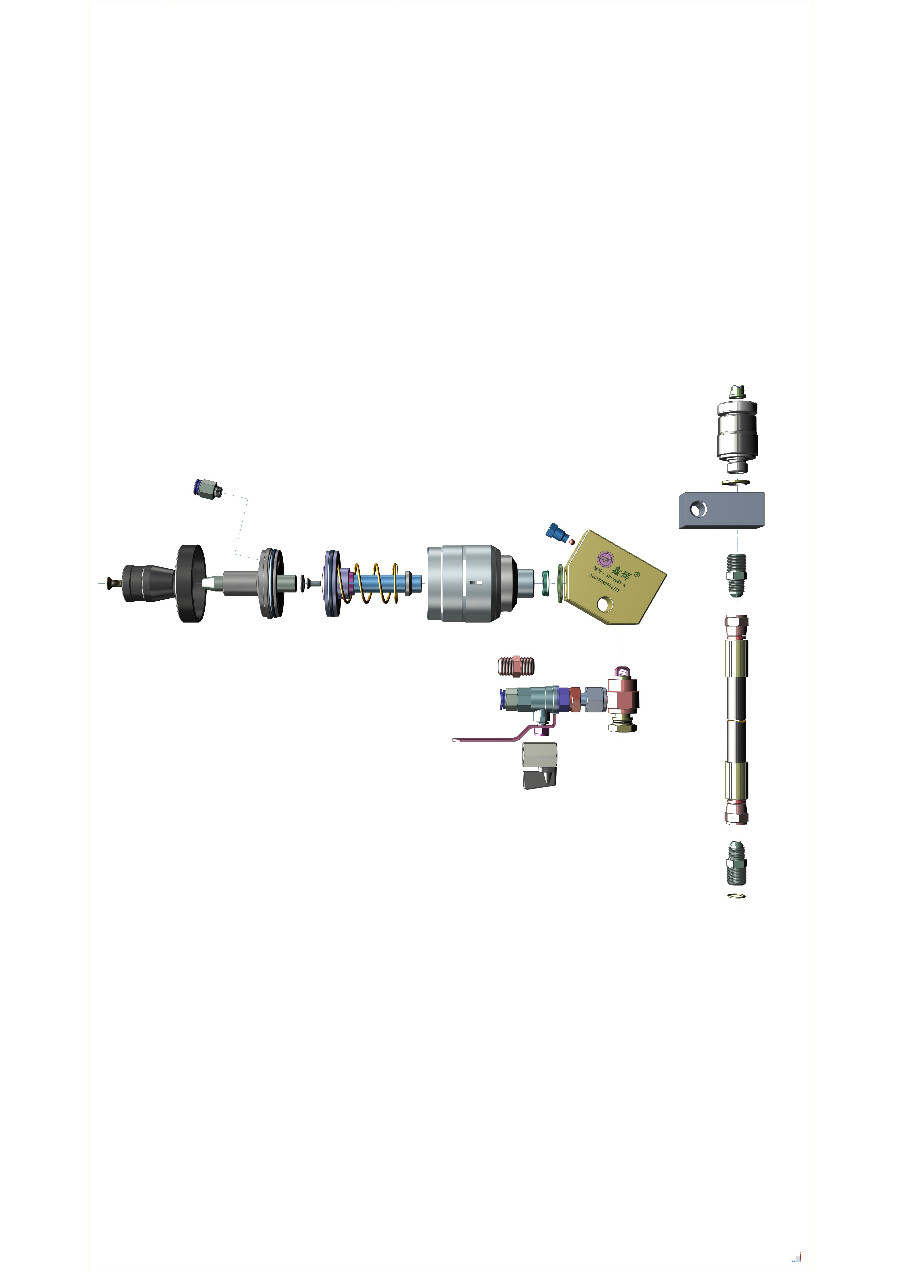

XH-005SXH-006S新款喷枪配件表

序号

  零 件 名 称

 零件编号



序号

  零 件 名 称

零件编号

1

旋转接头

51



24

环活塞☆

75

2

止回阀组

52



25

排气阀

77

3

接头

53



26

排气阀钢珠

78

4

垫片☆

54



27

止漏环

140S-79

5

 55C,55D



28

喷咀☆

91

6

料管接头

 56B,56D



29

XH喷枪本体

95

7

杯形止漏环☆

57



30

延长管

134F

8

止漏环☆

58



31

连接螺丝★

135F

9

气缸法兰

59



32

针阀座

140S-142

10

气缸

60



33

杯形止漏环座☆

140S-145

11

活塞柱☆

61



34

压缩弹簧☆

140S-148

12

盖环

62



35

组合密封圈★

136F

13

压缩弹簧☆

63



36

喷头座★

137F

14

气缸止漏环☆

64



37

延长连接套件

138S

15

螺丝

65



38

OW喷头组☆

140S

16

导柱

66



39

止漏环☆

140S-142-1

17

气缸盖

67



40

止漏环☆

140S-144

18

气缸旋盖环

68



41

喷头室★

140S-147

19

旋钮

69



42

喷咀旋盖

140S-150

20

旋头螺丝

70



43

垫片☆

140S-90

21

空气接头

   71B



44

针阀☆

140S-143

22

止漏环☆

73



45

杯形止漏环☆

140S146

23

止漏环☆

74



46

固定螺帽

140S149
