抛光喷蜡枪安装及操作说明:

2八

一、安装

    1、使用12mm插销固定喷枪,并用支架支撑喷枪。

    2、压缩空气连接于NO.71B之空气接头。(经过三点组合之压缩空气)

    3、使用至少3/8之三口两位或五口两位电磁阀,安装位置以尽量靠近喷枪本体为原则,压缩空气接于电磁阀的常闭接口,使用手动或自动定时器控制。

    4、抛光浆管路,接于NO.56接头,抛光浆管路上串联一30网目之过滤网。

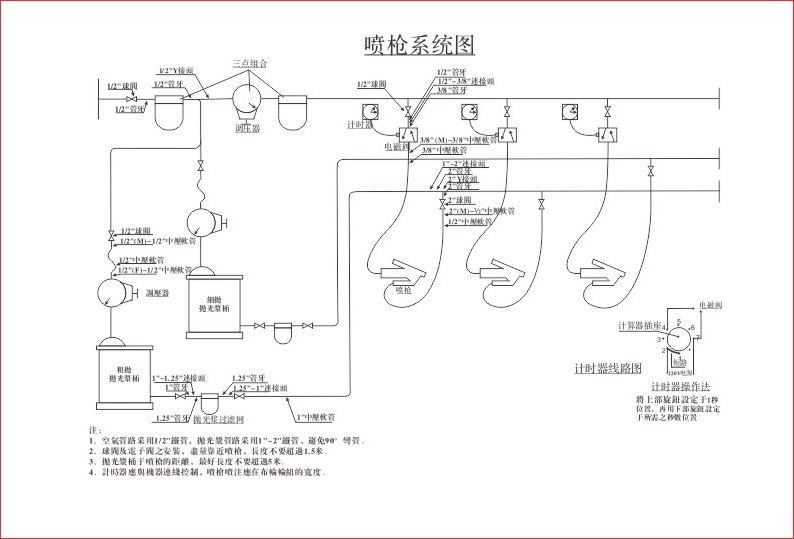

    5、主管之管径尺寸(采用镀锌管)

         2支枪以上装1”管

         4支枪以上装1.5”管

         6支枪以上装2”管

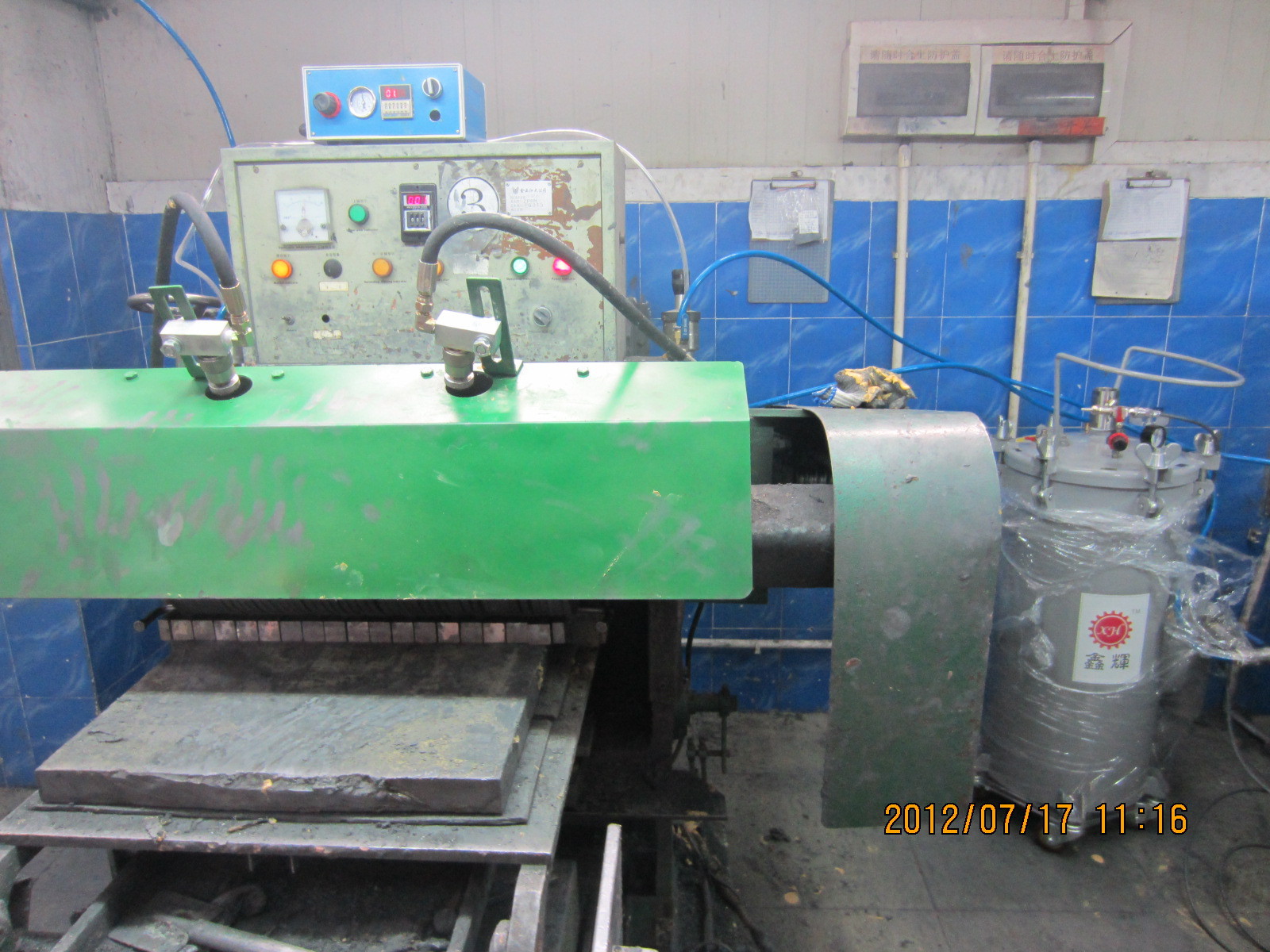

    6、最好与抛光头分开安装,以免震动造成附件脱落。

    7、安装时要有独立的气源,避免与其他设备共用。如有储气罐更好,保持5.5kg/cm2-7kg/cm2压力


二、操作

    1、打开N0.55阀

    2、调整NO.69之旋钮,以控制喷出抛光浆之量。最好先开到最大,再回转1-2圈。

三、保养

    1、禁止将喷枪或垫圈浸于热水中,或有刺激性的清洁剂中。若要清洁,只能使用煤油

    2、清洁喷嘴使用压缩空气,禁止使用铁丝或阿富汗及尖的金属物清洁喷嘴

    3、清洁喷枪外部,使用湿的刷或棉布

    4、在作保养工作时,保持所有传动件及其表面油膜

四、活塞陶瓷活塞柱NO.61拆换

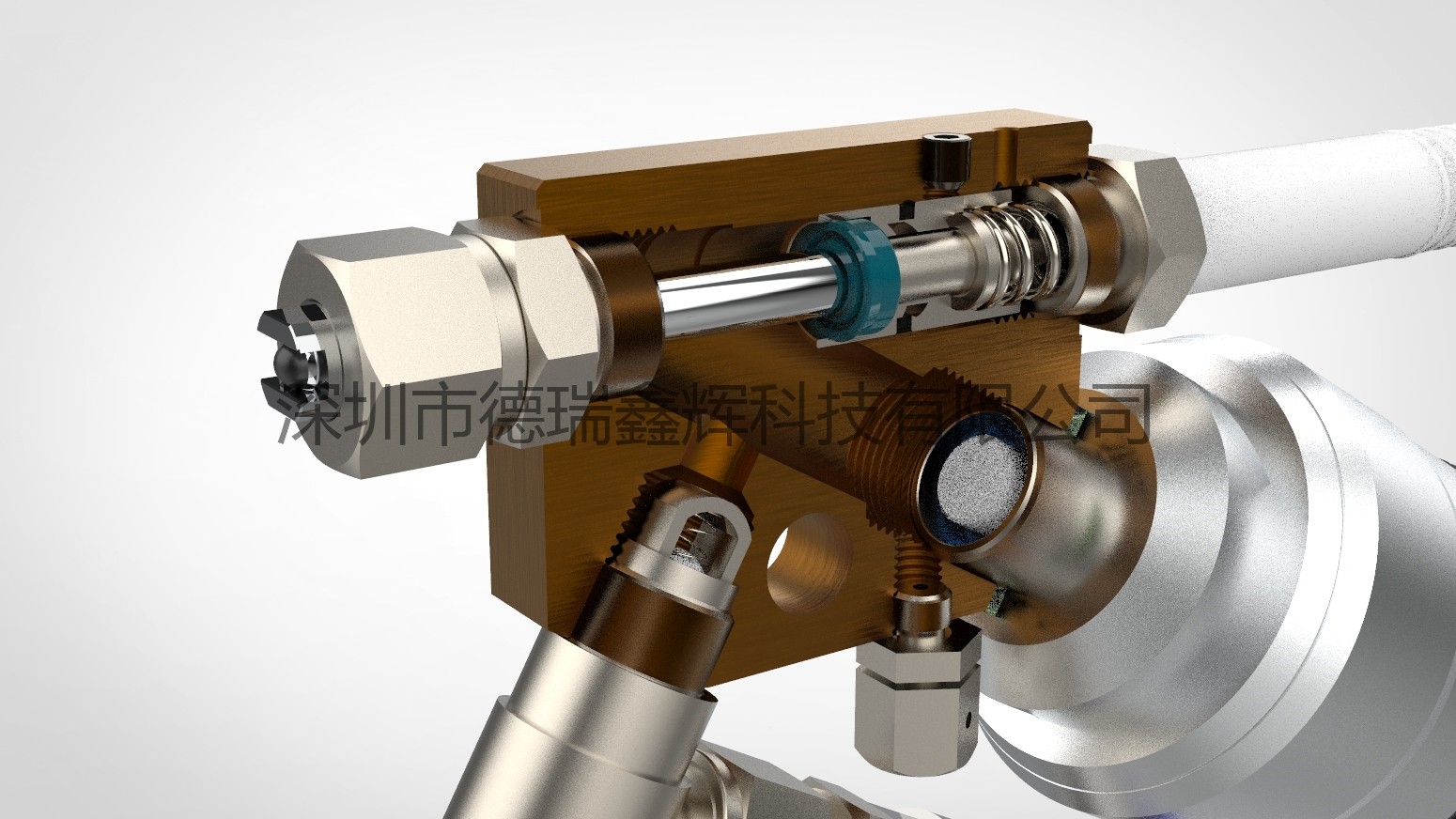

         旋开压缩空气接头端之NO.68气缸旋盖环,并移开NO.67气缸盖,拉出整组之NO.75环活塞及NO.61活塞柱,然后旋开NO.65螺丝,从NO.75活塞组拉出NO.61,当再组装时必须将NO.61活塞柱旋紧,并螺纹均在螺丝上。

五、喷嘴NO.91之更换

         旋开喷嘴螺帽,拿出90#垫片,更换新的喷嘴后重新放好垫片,再装回喷嘴座上(注意:防止垫片掉落损坏,或漏装90#垫片)

六、止回阀组NO.52拆换

    1、将喷枪本体用木片或橡胶固定于台钳上。

    2、将止回阀组旋下,更换新的再装回。

七、注意事项:

    1、为达到最低之零件磨损及零故障操作,请选用适合高压无气式使用之抛光浆

    2、全公司保留此喷枪技术改进及规格变更之权利

八、安全须知:

    1、绝不要将枪口指向人

    2、修复之前,必须先将空气管路关闭,放掉压力,并将N0.55阀关闭

    3、使用本公司标准零件

    4、在修复喷枪后必须确定所有螺丝均锁紧,并且检查抛光油管路和空气管路有无破损。并且正确连接



九、喷枪故障排除:

    (一)、抛光浆无法喷出:

     空气压力不够,将压缩空气压力提高5.5kg/cm2-7.5kg/cm2

    1、喷枪内部空气尚未排出:

    XH-001S喷枪解决办法:握住本体,拉住79#向后拉,直到空气排出后出料即可

    XH-006S-A/XH-005S喷枪解决办法:松开排气阀排气或者用“一”字螺丝刀插入NO140S.OW喷头组端间隙并向后翘动至空气排出。也可用此方法检测空气压力是否足够

    2、喷嘴阻塞:拆下喷嘴,并用压缩空气清洁。

    3、N0.52止回阀止住或泄漏:清洁或更换

    4、检查蜡桶过滤网是否阻塞:拆洗或更换

    5、抛光浆在管路中硬化,清除硬化原料,疏通管道

    6、NO61#活塞柱卡住,NO.63#压缩弹簧无法弹回,清洁或更换NO.75#整个环活塞组,必要时57#也一并更换

     (二)、抛光浆有滴漏现象:

    NO.140S.OW喷头组是否磨损,如已磨损,更换NO.140S.OW喷头组

十、技术参数:

    空气压力/喷枪75~90psi(5.5~7.5kg/cm2)

    抛光浆压力    50~90psi(3~7kg/cm2)

    空气软管内径       3/8"

    抛光浆软管内径     1/2”

    电磁阀    至少3/8"NPT

    最小电流     1/4"

    喷出量/次    0.5~3.7g

    空气消耗量/喷枪   0.3 c.f.m
